Thexpan® - termodynamiczna płyta warstwowa

Thexpan® to termodynamiczna płyta warstwowa dedykowana do pokrywania dachów budynków energooszczędnych i pasywnych.
To jedyne na rynku, chronione prawem patentowym rozwiązanie, które łączy płytę warstwową z wymiennikiem ciepła, tworząc jeden nowoczesny materiał konstrukcyjno-izolacyjny. Płyty warstwowe Thexpan® mogą być wykorzystane do różnych celów – są solarem, dachem samo-odśnieżającym, promiennikiem ciepła i jego absorberem. Mogą także stanowić dolne źródło zasilania pompy ciepła. Wszystko dzięki orurowaniu zewnętrznemu. Takie połączenie płyty z wymiennikiem ciepła pozwala na połączenie funkcji osłonowej płyty z technologiczną (pochłanianie lub oddawanie ciepła) i w efekcie obniżenie kosztów inwestycyjnych i eksploatacyjnych. Płyty warstwowe Thexpan® stosuje się w budownictwie mieszkaniowym oraz przemysłowym.
Termodynamiczna płyta warstwowa Thexpan® - jako jedyny dach na świecie - może być używana jako dolne (zamiennie lub w uzupełnieniu odwiertów) źródło zasilania dla pomp ciepła. Płyty warstwowe Thexpan® są hybrydą osłonowych materiałów budowlanych oraz niezwykle wydajnych wymienników ciepła. Thexpan® zbudowany jest z dwóch blach osłonowych, rur wymiennika ciepła oraz poliuretanowej izolacji termicznej. Co ważne, rury ułożone są bezpośrednio pod blachą, jedno- lub dwustronnie, dzięki czemu odbierają lub oddają ciepło jak największą powierzchnią. Źródłem energii może być słońce, powietrze, piec czy ziemia. Thexpan® daje możliwość wykorzystania każdego z nich. W wersji Thexpanplus®, wewnętrzna warstwa osłonowa zastąpiona jest płytą OSB. Ten typ płyty eliminuje konieczność przerywania mostków cieplnych poprzez eliminację blachy jako przewodnika ciepła.
Płyta dachowa Thexpan®, oprócz osłonowej, pełni dwie podstawowe funkcje:
- odbioru „ciepła” z blach zewnętrznych dachów ogrzewanych promieniami słonecznymi i powietrzem otoczenia,
- oddania „ciepła” blachom zewnętrznym dachów zimą.
Dzięki temu możliwe jest m.in. pobieranie energii od słońca w celu uzyskania ciepłej wody użytkowej latem lub odśnieżanie dachu zimą. Współpracując z pompą ciepła, Thexpan® korzysta także z temperatury powietrza. Może wtedy “pracować” o każdej porze roku i godzinie, niezależnie od słońca. Więcej informacji na temat działania systemu znajduje się w zakładce „Solverter” / „Solvero”
Rodzaje płyt

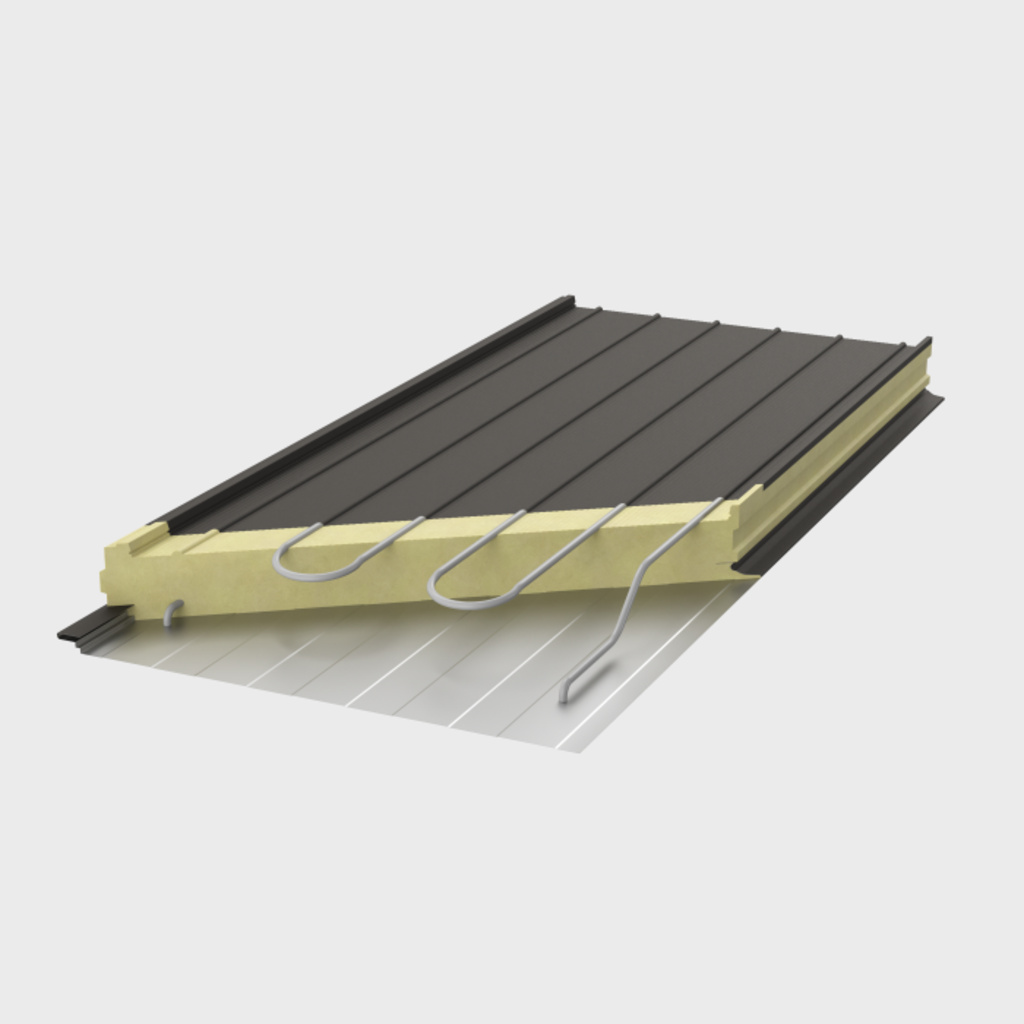

Thexpan®
“Klasyczny” Thexpan® zbudowany jest z dwóch blach osłonowych oraz rdzenia poliuretanowego. Pod powierzchnią blachy górnej umieszczony jest wymiennik ciepła w systemie “wężownicy”. Każdy panel ma w dolnej okładzinie otwór wejściowy i wyjściowy do podłączenia wymiennika z instalacją odbioru ciepła. Instalacja wymiennika ma “zapas” instalacyjny do obróbki przez instalatora. Płyta posiada również przestrzeń do wprowadzenia czujnika temperatury blachy zewnętrznej. Instalacja wymiennika jest przygotowana do podłączenia jej równolegle z innymi wymiennikami (w innych płytach) kolektorami: zasilającym i rozbiorowym.

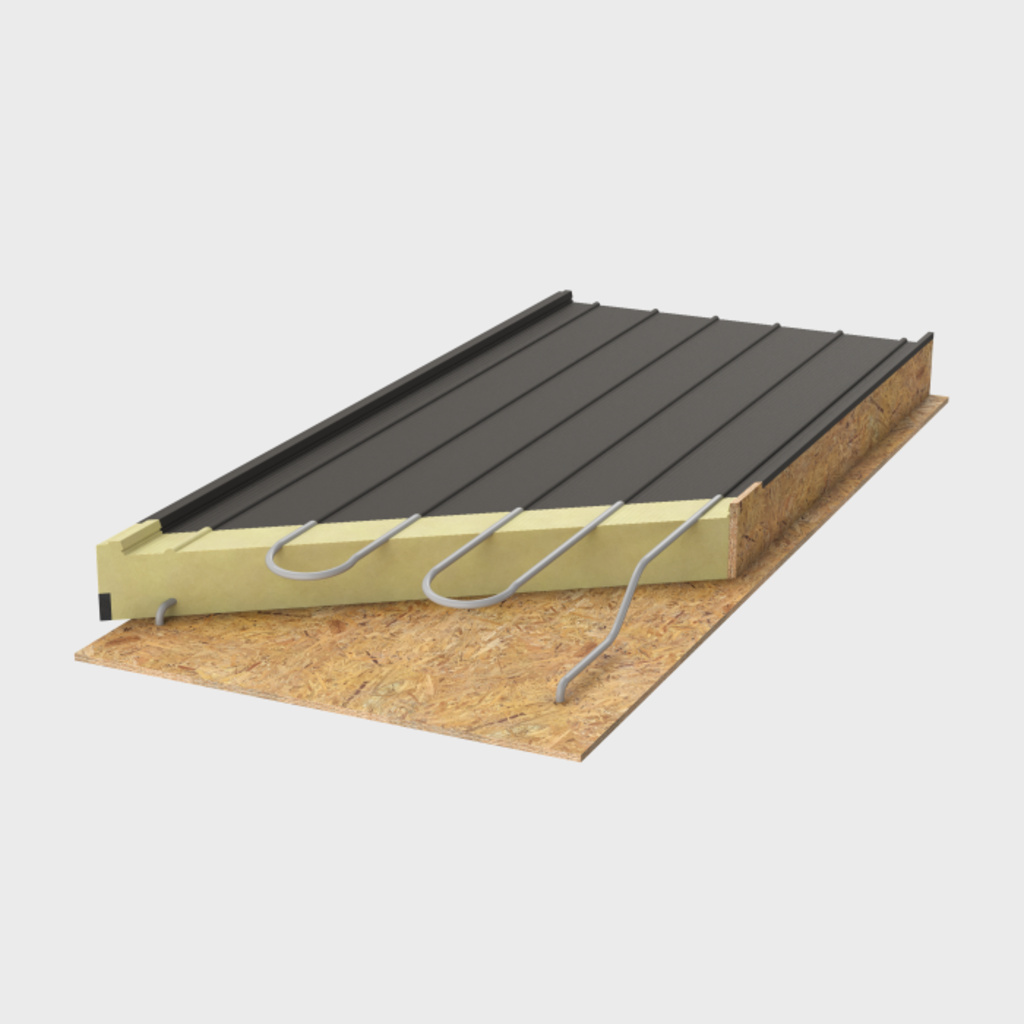

Thexpanplus®
Wariantem Thexpan® jest Thexpanplus® zbudowany z jednej – górnej blachy osłonowej, rdzenia poliuretanowego oraz wewnętrznej okładziny z OSB. Pod powierzchnią blachy górnej umieszczony jest wymiennik ciepła w systemie “wężownicy”. Każdy panel ma w dolnej okładzinie otwór wejściowy i wyjściowy do podłączenia wymiennika z instalacją odbioru ciepła. Instalacja wymiennika ma “zapas” instalacyjny do obróbki przez instalatora. Płyta posiada również przestrzeń do wprowadzenia czujnika temperatury blachy zewnętrznej. Instalacja wymiennika jest przygotowana do podłączenia jej równolegle z innymi wymiennikami (w innych płytach) kolektorami: zasilającym i rozbiorowym. Ten typ płyty wzmacnia nośność dachu oraz eliminuje mostek cieplny dolnej okładziny (blacha dolnej okładziny musi być przecinana – OSB nie). Łatwiej jest również mocować okładziny wykończeniowe (np. płytymontowane do dachu.
Wymiary
Zarówna płyta Thexpan®, jak i Thexpanplus®, produkowane są w szerokości netto 1,1 m, długości 1 – 12,5 m i w następujących grubościach rdzenia PUR*:
- 100 mm (U=0,21 W/m2K)
- 140 mm (U=0,15 W/m2K)
- 200 mm (U=0,10 W/m2K)
Do całkowitej grubości panelu należy doliczyć okładziny:
- Thexpan®: 0,5mm blacha + grubość PUR + 0,5 mm blacha
- Thexpanplus®: 0,5mm blacha + grubość PUR + 15 mm OSB
*Istnieje możliwość wyprodukowania płyt Thexpanplus® o niestandardowej grubości na specjalne zamówienie.
Cechy i korzyści
Thexpan®, oprócz wszystkich cech charakteryzujących płyty warstwowe (tj. wykończenie, konstrukcję i izolację w jednym), posiada także szereg innych zalet, których nie oferują inni producenci. Wśród nich wymienić należy:
- możliwość użycia jako wymiennika ciepła wkomponowanego w obudowę dachu do grzania lub chłodzenia,
- zwiększoną izolacyjność (średnia gęstość rdzenia to 42 kg/m3 a nie 32 jak w standardowych płytach warstwowych),
- większą nośność płyty (gęstsze przeprofilowanie i samo-zatrzaskujący się klips dachowy),
- brak widocznych łączników (ukryte pod klipsem),
- możliwość układania na dachach płaskich (ukryte doszczelnienie pod klipsem),
- pasywność połączeń (ukryte doszczelnienie pod klipsem),
- gotowe wykończenie zewnętrzne.
Cechą szczególną płyty warstwowej Thexpan® jest możliwość ułożenia dachu o spadku mniejszym niż 5%. Żaden z innych systemów nie daje takiej szansy bez przeciekania. Thexpan®, dzięki wymyślonym przez nas systemom doszczelnienia i kształtowi zamka dachowego, pozwala uszczelnić połączenie w 100% i przykryć je specjalnym zamknięciem – klipsem samozatrzaskowym. W ten sposób ani łącznik, ani uszczelka nie są widoczne i nie tworzą potencjalnego źródła przecieku. To połączenie sprawdza się także w obiektach pasywnych, ponieważ stanowi szczelną przegrodę cieplno-powietrzną.
Dodatkowo w wariancie Thexpanplus®:
- brak mostków termicznych (płyta OSB od wewnątrz dachu)
- brak konieczności nacinania blachy wewnętrznej podczas montażu
Przykłady pokrycia dachów
Dach Thexpan® może zostać wykonany w dowolnym kolorze blachy dostępnym w palecie kolorów producenta. Istnieje także możliwość zamówienia dodatkowej blachy na wykonanie obróbek dachowych o identycznym kolorze (z jednego zwoju).
